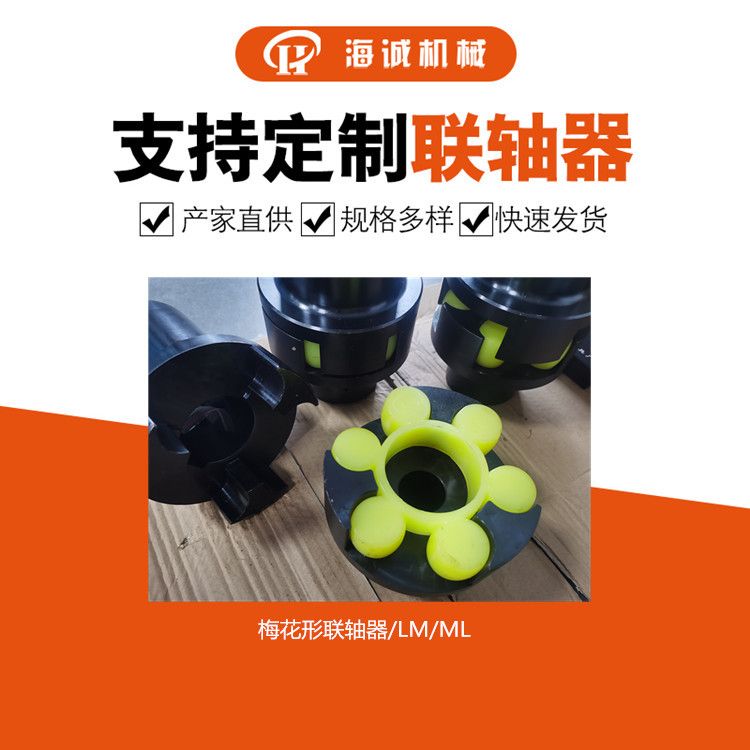

海诚LM1型45钢+梅花型弹性联轴器

      英文名称：coupling with elastic spider

      定义：利用梅花弹性元件置于两半联轴器凸爪之间，以实现两半联轴器弹性联接的联轴器。

      应用学科：机械工程（一级学科）；机械零件（二级学科）；联轴器（三级学科） 梅花联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。这种联轴器已标准化，GB/T5272-2002制定的五种结构形式：LM形（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-I型（分体式制动轮型）和LNZ-II（整全式制动轮型）。每种形式均有14个规格，它们适用的轴孔直径d=12-160mm，轴孔长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-15300r.min。

1.ML梅花形弹性联轴器（LM梅花形弹性联轴器）主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。
2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃～+80℃，传递公称扭矩25～12500Nm，许用转速1500～15300r/min。

3.与其它联轴器相比，ML梅花形弹性联轴器（LM梅花形弹性联轴器）具有以下特点：

（1）工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。

（2）结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

（3）具有较大的轴向、径向和角向补偿能力。

（4）高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。

（5）联轴器无需润滑，维护工作量少，可连续长期运行。

ML梅花形弹性联轴器（LM梅花形弹性联轴器）基本参数：
