详细信息
科技名词定义中文名称：梅花弹性联轴器 英文名称：coupling with elastic spider 定义：利用梅花弹性元件置于两半联轴器凸爪之间，以实现两半联轴器弹性联接的联轴器。 应用学科：机械工程（一级学科）；机械零件（二级学科）；联轴器（三级学科） 梅花联轴器是将一个整体的梅花形弹性环装在两个形状相同的半联轴器的凸爪之间，以实现两半联轴器的连接。通过凸爪与弹性环之间的挤压传递动力，通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。这种联轴器已标准化，GB/T5272-2002制定的五种结构形式：LM形（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZ-I型（分体式制动轮型）和LNZ-II（整全式制动轮型）。每种形式均有14个规格，它们适用的轴孔直径d=12-160mm，轴孔长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-15300r.min。详细内容
LMD(原MLZ）型单法兰型梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。LMD(原MLZ）型单法兰型梅花弹性联轴器的适用范围和性能特点：
1.MLZ系列梅花型弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
2.梅花型弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如：冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃～+80℃,传递公称扭矩25～12500Nm,许用转速1500～15300r/min。 长度L=35-135mm，公称转矩T=25-25000N.m，许用转速[n]=1500-15300r.min。
LMD(原MLZ）型梅花弹性联轴器基本性能参数和主要尺寸
LMD型梅花形弹性联轴器基本参数和主要尺寸（GB/T5272）/mm型号 公称转矩Tn /N·m 许用 转速 [n]/ r·min-1 轴孔直径 d1、d2、dz L L0 D D1 弹性 件型号 质量 m/kg 转动惯 量I/ kg·m2 弹性件硬度 a(HA) b(HD) 80±5 60±5 LMD1 25 45 8500 12、14、16、18、19、20、22、 24、25 35 92 50 90 MT1-a MT1-b 1.206 0.00082 LMD2 50 100 7600 16、18、19、20、22、24、25、 28、30 38 101.5 60 100 MT2-a MT2-b 1.648 0.0014 LMD3 100 200 6900 20、22、24、25、28、30、32 40 110 70 110 MT3-a MT3-b 2.357 0.0024 LMD4 140 280 6200 22、24、25、28、30、32、35、 38、40 45 122 85 125 MT4-a MT4-b 3.556 0.005 LMD5 350 400 5000 25、28、30、32、35、38、40、 42、45 50 138.5 105 150 MT5-a MT5-b 6.361 0.0135 LMD6 400 710 4100 30、32、35、38、40、42、45、48 55 155 125 185 MT6-a MT6-b 10.768 0.0329 LMD7 630 1120 3700 35*、38*、40*、42*、45、48、 50、55 60 172 145 205 MT7-a MT7-b 15.302 0.0581 LMD8 1120 2240 3100 45*、48*、50、55、56、60、63、65 70 195 170 240 MT8-a MT8-b 22.717 0.1175 LMD9 1800 3550 2800 50*、55*、56*、60、63、65、 70、71、75、80 80 224 200 270 MT9-a MT9-b 34.439 0.233 LMD10 2800 5600 2500 60*、63*、65*、70、71、75、 80、85、90、95、100 90 248 230 305 MT10-a MT10-b 51.358 0.459 LMD11 4500 9000 2200 70*、71*、75*、80*、85*、90、95、 100、110、120 100 284 260 350 MT11-a MT11-b 81.302 0.977 LMD12 6300 12500 1900 80*、85*、90*、95*、100、 110、120、125、130 115 321 300 400 MT12-a MT12-b 115.53 1.751 LMD13 11200 20000 1600 90*、95*、100*、110*、120*、125*、 130、140、150 125 348 360 460 MT13-a MT13-b 161.79 3.366 LMD14 12500 25000 1500 100*、110*、120*、125*、130*、 140*、150、160 135 358 400 500 MT14-a MT14-b 196.30 4.867
-
镇江海诚机械制造有限公司
联轴器、万向节、减速机、传动机械、烘箱、干燥设备、真空设备、工业电炉、制药设备、食品设备、仪表电器、五金电器、照明电器、照明设备的设计、制造与销售。

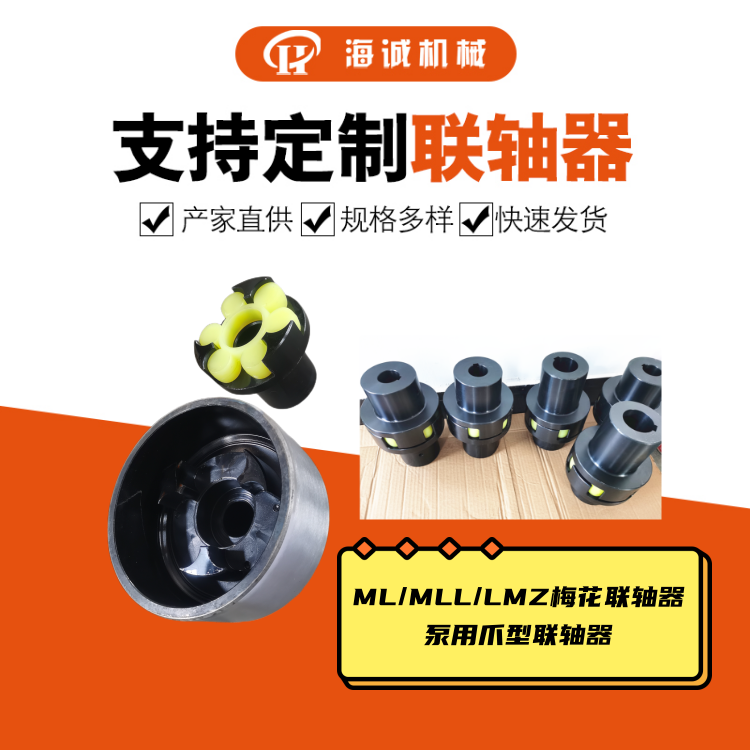

梅花式联轴器数控设备传动电机专用爪式
页面价格仅供参考，具体请联系报价价格 价格电议,您可以向供应商询价得到该产品价格- 产品型号：LMD
- 品 牌：海诚
- 所 在 地：江苏镇江京口区
- 更新日期：2025-10-22
