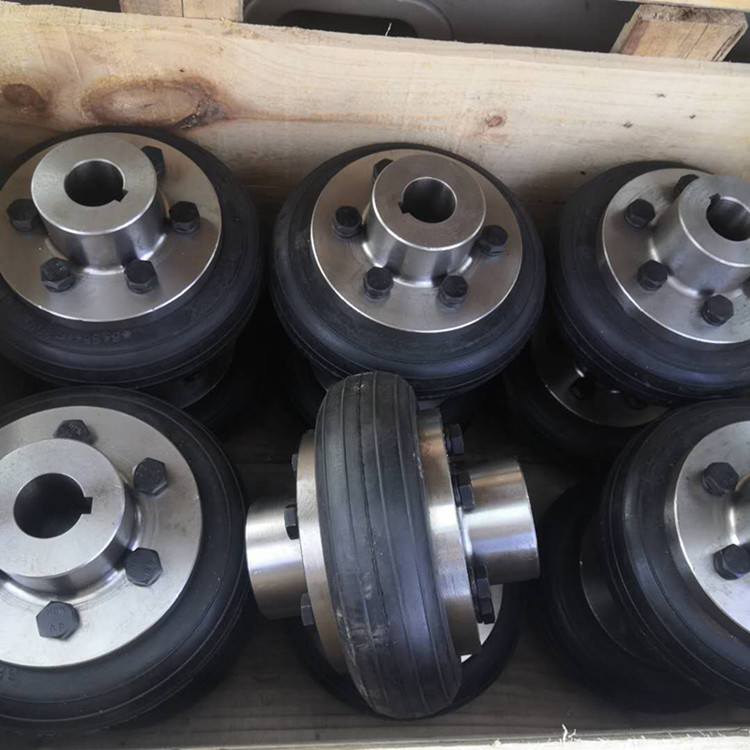

加工LLA轮胎联轴器冶金机械专用 UL胎式弹性橡胶传动

详细信息

特点及：有较高弹性，扭转刚度小，减振能力强，补偿量较大，有良好的阻尼，结构简单，不用润滑，装拆维护方便．噪声小，径向尺寸大，承载能力低，过载时产生较大轴向附加载荷，使用寿命取决于橡胶产品质量，适用于起动频繁，正反转多变、冲击振动较大的轴系传动，可在有粉尘、水份工况环境下工作，不适用于高温、高速、大转矩和低速重载工况条件。

LLA型轮胎式联轴器的参数及主要尺寸：（JB/T 10541-2005） mm

型号	公称扭矩 Tn N.m	许用转速n r/min	轴孔直径 d	轴孔长度L			D	D₁	s	转动惯量 kg.m²	质量 kg
				Y	J J₁Z
				L	L	L₁
LLA1	10	5000	6 7	16	-	-	63	20	4	0.0004	0.35
			8 9	20	-	-
			10 11	25	22	-
LLA2	20		8 9	20	-	-	100	36	8	0.005	1.33
			10 11	25	22	-
			12 14	32	27	-
			16 18 19	42	30	35
LLA3	80	4000	18 19			-	135	48	12	0.022	3.4
			20 22 24	52	38	42
			25 28	62	44	50
LLA4	160	3150	25 28				180	64	18	0.071	7.4
			30 32 35 38	82	60	65
LLA5	315	2800	30 32 35 38				210	80		0.154	13.5
			40 42 45 48 50	112	84	90
LLA6	630	2500	40 42 45 48 50 55 56				265	100	24	0.46	22.6
LLA7	1250	2000	45 48 50 55 56				310	120	28	0.89	84.8
			60 63 65 70 71 75	142	107	120
LLA8	2500	1600	60 63 65 70 71 75				400	150	38	3.57	74.3
			80 85 90 95	172	132	145
LLA9	5000	1250	80 85 90 95				450	190	42	6.74	111.5
			100 110 120 125	212	167	180
LLA10	10000	1000	100 110 120 125				560	230	51	17.55	191.3
			130 140 150	252	202	220
LLA11	20000	800	130 140 150				700	280	70	54.1	373
			160 170 180	302	242	270

LLB 型轮胎式联轴器的参数及主要尺寸：（JB/T 10541-2005） mm

型号	公称扭矩 Tn N.m	许用转速n r/min	轴孔直径 d	轴孔长度L		D	D1	H	转动惯量 Kg.m²	质量 kg
				Y	J₁Z
				L
LLB1	10	5000	6 7	16	-	63	20	26	0.0003	0.4
			8 9	20	-
			10 11	25	22
LLB2	50		8 9	20	-	100	36	32	0.0035	1.53
			10 11	25	22
			12 14	32	27
			16 18 19	42	30
LLB3	100	4500	18 19			120	44	39	0.01	2.2
			20 22 24	52	38
LLB4	160	4200	22 24			140	50	45	0.021	3.1
			25 28	62	44
			30 32 35 38	82	60
LLB5	224	4000	25 28	62	44	160	60	51	0.028	5
			30 32 35 38	82	60
LLB6	315	3600	30 32 35 38			185	70	58	0.07	8.1
			40 42 45	112	84
LLB7	500	3200	30 32 35 38	82	60	220	85	68	0.15	13
			40 42 45 48 50 55 56	112	84
LLB8	800	2600	40 42 45 48 50 55 56			265	100	82	0.3	22
			60 63 65	142	107
LLB9	1250	2200	45 48 50 55 56	112	84	310	120	106	0.75	35
			60 63 65 70 71 75	142	107
LLB10	2500	1800	60 63 65 70 71 75			400	150	124	2.2	69
			80 85 90 95	172	132
LLA11	5000	1600	80 85 90 95			450	190	140	4.4	110
			100 110 120 125	212	167
LLB12	10000	1200	100 110 120 125			560	239	172	14	190
			130 140 150	252	202
LLB13	20000	1000	130 140 150			700	318	220	38	340
			160 170 180	302	242
			190 200	352	282
