    　我公司生产的各种标准和非标准联轴器以及各类非标设备配件，深得用户好评。为国内众多的联轴器使用企业的联轴器进口国产化提供了技术和设备的有力支持，赢得了广大用户的一致好评。



    SL型十字滑块联轴器的参数及主要尺寸：(Q/ZY 03-2001)     mm

    规格
    公称转矩
    Tn(N.M)
    许用转速
    [n]r/min
    轴孔直径
    d
    D
    D1
    L
    H
    S
    转动惯量
    (kg.m2)
    重量
    (kg)
    SL70
    120
    250
    15～18
    70
    32
    42
    14
    0.5
    0.002
    1.5
    SL90
    250
    250
    20～30
    90
    45
    52
    14
    0.008
    2.6
    SL100
    500
    250
    36～40
    100
    60
    70
    19
    0.026
    5.5
    SL130
    800
    250
    45～50
    130
    80
    90
    19
    0.07
    10
    SL150
    1250
    250
    55～60
    150
    95
    112
    19
    0.14
    15.5
    SL170
    2000
    250
    65～70
    170
    105
    125
    24
    0.25
    22.4
    SL190
    3200
    250
    75～80
    190
    110
    140
    29
    0.5
    31.5
    SL210
    5000
    250
    85～90
    210
    130
    160
    33
    1.0
    0.9
    45
    SL240
    8000
    250
    95～100
    240
    140
    180
    33
    1.6
    59.5
    SL260
    9000
    250
    100～110
    260
    160
    190
    33
    2
    76
    SL280
    10000
    100
    110～120
    280
    170
    200
    33
    3
    94.3
    SL300
    13000
    100
    120～130
    300
    180
    210
    43
    4.3
    111
    SL320
    16000
    100
    130～140
    320
    190
    220
    43
    5.7
    129
    SL340
    20000
    100
    150
    340
    210
    250
    48
    8.4
    162
    SL360
    32500
    100
    160
    360
    240
    280
    48
    19.2
    258
    SL400
    38700
    80
    170
    400
    260
    300
    48
    26.1
    305
    SL460
    63000
    70
    200
    460
    300
    350
    58
    62.9
    560

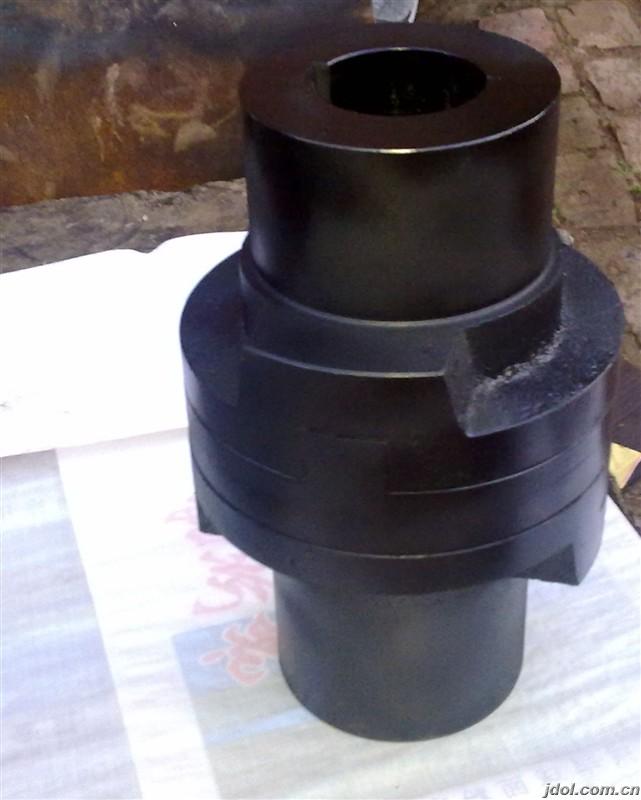

        十字滑块连轴器又名金属滑块连轴器，其滑块呈圆环形，用钢或耐磨合金制成，适用于转速较低，传递转矩较大的传动。
        十字滑块连轴器由两个在端面上开有凹槽的半连轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动，故可补偿安装及运转时两轴间的相对位移。
        十字滑块连轴器零件的材料可用45钢，工作表面需要进行热处理，以提高其硬度；要求较低时也可用Q275钢，不进行热处理。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。
    因为半连轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。
        十字滑块连轴器一般用于转速n<250r/min，轴的刚度较大，且无剧烈冲击处。
