十字轴式万向联轴器如何拆卸
（1）拆卸 双联万向联轴器（等速）不能维修。如果损坏必须总成更换。如果双联万向联轴器中的任一个部件损坏或过度磨损，不要解体，应更换整个总成。拆卸前用浸透油浸泡轴承碗将对拆卸有帮助，注意：不要将传动轴管部夹在虎钳上，只能将每个万向联轴器叉的锻造部位夹在虎钳上，且不要夹得过紧，拆下传动轴，在万向联轴器叉和传动轴上用漆或刻痕作对正标记供安装时参考。拆去所有的轴承碗卡圈。拆去前十字轴和中间架连接的轴承碗（见图4-182）。使用套筒和虎钳压出轴承碗，夹紧虎钳的钳口以迫使轴承碗进入较大的套筒（轴承压出端）。将中间架和传动轴万向联轴器叉拆开，拆下后十字轴和中间架连接的轴承碗，从中间架上拆下后十字轴和球窝叉，拆下前十字轴和传动轴万向联轴器叉连接的轴承碗，从传动轴万向联轴器叉中拆下前十字轴。
（2）清理和检查 用清洁的溶剂和钢丝刷清理万向联轴器叉孔，检查万向联轴器叉孔有无变形、裂纹和轴承孔是否磨损。
（3）组装 安装时应确保十字轴和万向联轴器叉参考标记对正。施加极压（EP），锂基润滑脂将有助于安装。将轴承碗装在后十字轴的端头，这个十字轴将与分动器万向联轴器叉相配用胶带将轴承碗固定在十字轴上。安装球窝叉和后十字轴，将后十字轴装入中间架，在万向联轴器又孔内插入轴承碗。用套筒和虎钳压轴承碗以迫使轴承碗进入到可装入卡圈的深度，将前十字轴装入传动轴万向联轴器叉。将轴承碗插入万向联轴器叉孔内，重复上述安装程序来安装前十字轴。在传动轴万向联轴器叉上安装推力垫圈，对正并安装球窝到传动轴万向联轴器叉上，将前十字轴装入中间架叉孔内，并在中间架叉孔内插入轴承碗。将轴承碗轻轻敲入叉孔足够的深度，以便十字轴就位。重复上程序，安装前十字轴。WHL4单元结构十字轴式万向联轴器，WHL4十字轴式万向联轴器
WHL4万向联轴器，WHL4万向传动轴，WHL4十字轴式万向联轴器，WHL4传动轴，WHL4联轴器，WHL4连轴器，WHL4万向连接轴，WHL4万向连轴节，WHL4十字万向轴，WHL4万向节，WHL4伸缩型万向联轴器，WHL4伸缩焊接型十字轴式万向联轴器，WHL4万向传动轴，WHL4万向联轴器，WHL4连轴器，WHL4万向轴，WHL4万向接轴，WHL4万向连接轴，WHL4连轴节,WHL4万向连轴节，WHL4双法兰万向联轴器，WHL4法兰万向联轴器， WHL4单元结构十字轴式万向联轴器，WHL4十字轴式万向联轴器
JB/T 7846.1-2007

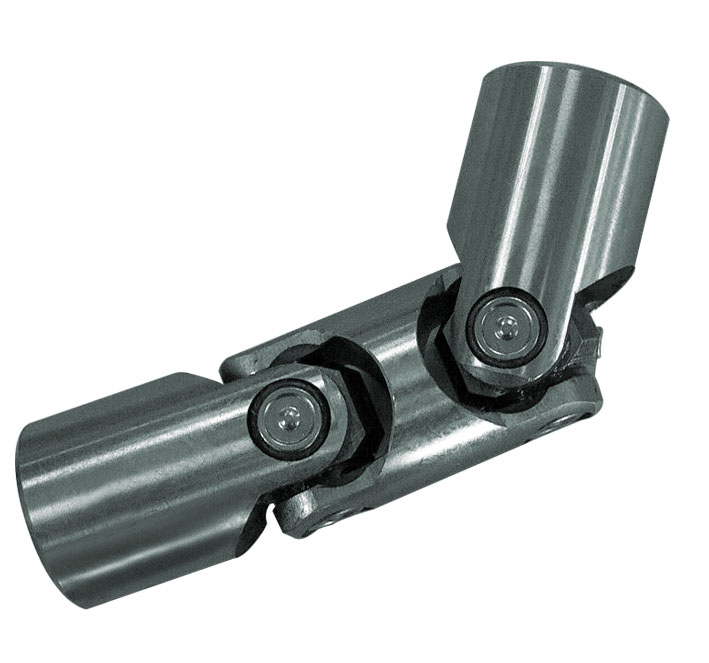

WHL型矫正机用 滑块万向联轴器（JB/T 7846.1-95）
型号
公称转矩N.m
尺 寸 mm
*大重量kg
齿 轮 机 座 端
矫 正 机 端
L
d1
L1
D1
L3
d2
L1
D2
L4
Y型
J1型
Y型
J1型
WHL1
31.5
10-14
25,32
22,27
22,28
45,55
10,11
25
22
22
45
650
1.4
WHL2
80
14-22
32-52
27-38
28,36
55,80
12,14
32
27
28
55
675
3.0
WHL3
200
16-28
42-62
30-44
36,46
80,100
16-22
42,52
30,38
36
80
725
5.1
WHL4
400
24-38
52-82
38-60
46,58
100,120
24-28
52,62
38,44
46
100
800
9
WHL5
800
40-50
82,112
60,84
58,70
120,160
30-38
82
60
58
120
840
15
WHL6
1400
40-65
112,142
84,107
70,90
160,200
40-50
112
84
70
160
900
26
WHL7
3150
55-75
112,142
84,107
90,115
200,210
55-65
112,142
84,107
90
200
1200
45
WHL8
7100
70-95
142,172
107,132
115,140
210,260
70-75
142
107
115
210
1220
60
WHL9
10000
80-95
172
132
140
260
80-95
172
132
140
260
1320
76
-
