供应膜片联轴器镇江联轴器*制造商

详细信息

特点及应用场合：与金属弹性元件挠性联轴器相比，具有机械强度高，承载能力大、质量轻结构尺寸小、传动效率和传动精度高，可靠性好、装拆方便等特点。适用于中、高速、大转矩轴系传动。与鼓形齿式联轴器相比，具有无相对滑动，不需润滑，使用寿命长、无噪声、结构简单等特点．可部分代替鼓形齿式联辅器。不受温度和油污影响。具有耐酸、碱，防腐蚀的特点。可用于高温、低温和有油、有水和腐蚀介质的工况环境．适用于各种机械装置载荷变化不大的轴系传动，通用性极强，工业发达国家已普遍采用，是我国重点推广应用的高性能挠性联轴嚣，高精度膜片联轴器可用于高速工况。膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造较方便，可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普遍,在实际应用中一般采用接中间轴型，以提高两轴线偏移补偿性能。

JMI型--带沉孔基本型；

JMIJ型--带沉孔接中间轴型；

JMII型--无沉孔基本型；

JMIIJ型--无沉孔接中间轴型；

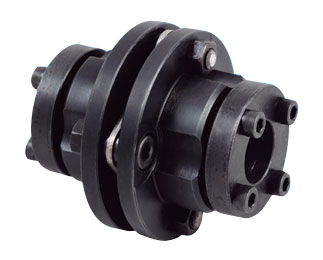

JMI型带沉孔基本型膜片联轴器

JMI型膜片联轴器基本参数和主要尺寸(JB/T 9147-99)mm

型号	公称转矩 T_n N.m	瞬间* 大转矩 T_max N.m	许可转速 [n] r/min	轴孔直径 d(H7)	轴孔长度				D	扭转刚度 N.m.rad^-1	t	转动惯量 kg.m²	质量 kg
					Y型	J、J₁、Z 型		L_推荐
					L	L	L1
JMI1	25	80	6000	14	32	-	J1型为27 Z1型为20	35	90	1×10⁴	8.8	0.0007	1
				16、18、19	42		30
				20、22	52		38
JMI2	63	180	5000	18、19	42	-	30	45	100	1.4×10⁴	9.5	0.001	1.3
				20、22、24	52		38
				25	62		44
JMI3	100	315	5000	20、22、24	52	-	38	50	120	1.87×10⁴	11	0.0024	2.3
				25、28	62		44
				30	82		60
JMI4	160	500	4500	24	52	-	38	55	130	3.12×10⁴	12.5	0.0037	3.3
				25、28	62		44
				30、32、35	82		60
JMI5	250	710	4000	28	62	-	44	60	150	4.32×10⁴	14	0.0083	5.3
				30、32、35、38	82		60
				40	112		84
JMI6	400	1120	3600	32、35、38	82	82	60	65	170	6.88×10⁴	15.5	0.0159	8.7
				40、42、45、48、50	112	-	84
JMI7	630	1800	3000	40、42	112	112	84	70	210	10.35×10⁴	19	0.0432	14.3
				45、45、50、55、56		-
				60	142		107
JMI8	1000	2500	2800	45、48	112	112	84	80	240	16.11×10⁴	22.5	0.0879	22
				50、55、56		-
				60、63、65、70	142		107
JMI9	1600	4000	2500	55、56	112	112	84	85	260	26.17×10⁴	24	0.1415	29
				60、63、65、70、71、75	142	-	107
				80	172		132
JMI10	2500	6300	2000	63、65、70、71、75	142	142	107	90	280	7.88×10⁴	17	0.2974	52
				80、85、90、95	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	10.49×10⁴	19.5	0.4782	69
				80、85、90、95	172	-	132
				100、110	212		167
JMI12	6300	12500	1600	90、95	172	-	132	120	340	14.07×10⁴	23	0.8067	94
				100、110、120 、125	212		167
JMI13	10000	18000	1400	100、110、120、125	212	-	167	135	380	19.23×10⁴	28	1.7053	128
				130、140	252		202
JMI14	16000	28000	1200	120、125	212	-	167	150	420	30.01×10⁴	31	2.6832	184
				130、140、150	252		202
				160	302		242
JMI15	25000	40000	1120	140、150	252	-	202	180	480	47.46×10⁴	37.5	4.8015	263
				160、170、180	302		242
JMI16	40000	56000	1000	160、170、180	302	-	242	200	560	68.09×10⁴	41	9.4118	384
				190、200	352		282
JMI17	63000	80000	900	190、200、220	352	-	282	220	630	101.3×10⁴	47	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	-	282	250	710	161.4×10⁴	54.5	28.2033	723
				240、250、260	410		330
JMI19	160000	200000	700	250、260	410	-	330	280	800	79.3×10⁴	48	66.5813	1267
